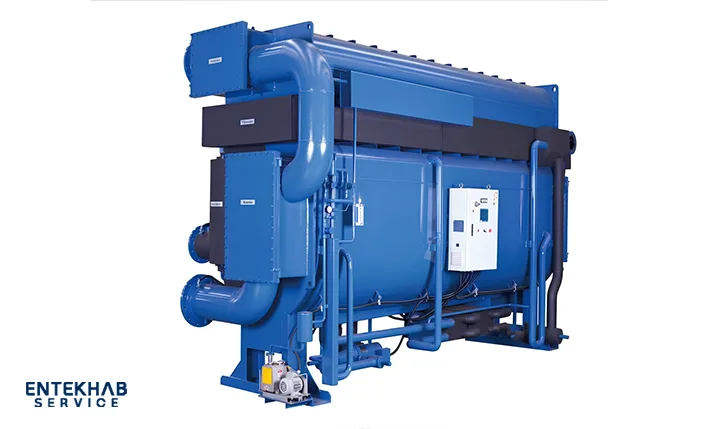

چیلر جذبی چیست؟

چیلر جذبی یکی از سیستم‌های تولید برودت است که برخلاف چیلرهای تراکمی، به جای انرژی الکتریکی، از انرژی حرارتی مانند بخار، آب داغ یا شعله مستقیم گاز برای ایجاد سرمایش استفاده می‌کند. این نوع چیلر با تکیه بر فرآیند جذب و دفع مبرد، گزینه‌ای مناسب برای پروژه‌هایی است که با محدودیت مصرف برق مواجه‌اند یا به منابع حرارتی مازاد دسترسی دارند. مصرف برق بسیار پایین، عملکرد پایدار و امکان استفاده از انرژی‌های بازیافتی باعث شده است چیلر جذبی در تهویه مطبوع ساختمان‌های بزرگ و برخی کاربردهای صنعتی مورد توجه قرار گیرد.

چیلر جذبی یا چیلر ابزوربشن

چیلر جذبی که با نام چیلر ابزوربشن نیز شناخته می‌شود، یکی از انواع سیستم‌های سرمایشی است که برای تولید برودت به‌جای انرژی الکتریکی، از انرژی حرارتی استفاده می‌کند. این انرژی می‌تواند به‌صورت بخار، آب داغ، روغن داغ یا شعله مستقیم گاز تأمین شود. اساس کار چیلر جذبی بر مبنای فرآیند جذب و دفع مبرد است و به همین دلیل، ساختار و عملکرد آن با چیلرهای تراکمی تفاوت اساسی دارد.

سیکل تبرید چیلرهای جذبی

سیکل تبرید در چیلرهای جذبی شامل مجموعه‌ای از فرآیندهای حرارتی و فیزیکی است که در اجزایی مانند ژنراتور، کندانسور، اواپراتور و ابزوربر انجام می‌شود. در این سیکل، محلول رقیق لیتیوم بروماید در ژنراتور توسط منبع حرارتی گرم شده و بخار آب از آن جدا می‌شود. بخار تولیدشده پس از ورود به کندانسور، تقطیر شده و به مایع تبدیل می‌گردد.

آب مایع شده سپس وارد اواپراتور می‌شود و در شرایط خلأ، تبخیر شده و با جذب گرمای آب مدار سرمایش، باعث تولید برودت می‌شود. بخار آب حاصل از این فرآیند وارد ابزوربر شده و توسط محلول غلیظ لیتیوم بروماید جذب می‌گردد. با جذب بخار، محلول رقیق شده و مجدداً به ژنراتور پمپ می‌شود تا سیکل تبرید به‌صورت پیوسته تکرار شود.

تقسیم بندی چیلر های جذبی

نوع مبرد و جاذب در چیلر

یکی از رایج‌ترین روش‌های تقسیم‌بندی چیلرهای جذبی، بر اساس نوع مبرد و ماده جاذب مورد استفاده در سیکل تبرید است. متداول‌ترین ترکیب، آب به‌عنوان مبرد و لیتیوم بروماید به‌عنوان ماده جاذب است که در سیستم‌های تهویه مطبوع کاربرد گسترده‌ای دارد. در این نوع چیلر، آب در شرایط خلأ تبخیر شده و نقش تولید برودت را ایفا می‌کند.

نوع دیگر، چیلر جذبی آمونیاک–آب است که در آن آمونیاک به‌عنوان مبرد و آب به‌عنوان جاذب استفاده می‌شود. این نوع چیلرها به دلیل امکان دستیابی به دماهای پایین‌تر، بیشتر در کاربردهای صنعتی و برودتی خاص مورد استفاده قرار می‌گیرند.

نوع مکانیزم چیلر جذبی

چیلرهای جذبی از نظر مکانیزم عملکرد به انواع تک‌اثره و دواثره تقسیم می‌شوند. در چیلر جذبی تک‌اثره، فرآیند جداسازی مبرد از محلول جاذب تنها در یک مرحله انجام می‌شود و راندمان حرارتی آن نسبتاً پایین‌تر است. این نوع چیلر معمولاً در پروژه‌هایی با منابع حرارتی محدود یا دمای پایین‌تر کاربرد دارد.

نوع مولد گرمایی چیلر

تقسیم‌بندی دیگر چیلرهای جذبی بر اساس نوع منبع تولید انرژی حرارتی انجام می‌شود. برخی از چیلرهای جذبی از بخار آب به‌عنوان منبع حرارتی استفاده می‌کنند و برای مجموعه‌هایی که به بویلر یا بخار مازاد دسترسی دارند مناسب هستند. نوع دیگر، چیلرهای جذبی با منبع آب داغ یا روغن داغ هستند که معمولاً در سیستم‌های بازیافت حرارت کاربرد دارند. همچنین چیلرهای جذبی شعله مستقیم وجود دارند که انرژی حرارتی مورد نیاز خود را مستقیماً از احتراق گاز طبیعی یا سوخت‌های فسیلی تأمین می‌کنند. این نوع چیلرها در مکان‌هایی که دسترسی به بخار یا آب داغ وجود ندارد، گزینه‌ای مناسب محسوب می‌شوند.

نکته مهم برای درک فرآیند سیکل تبرید جذبی

برای درک صحیح عملکرد سیکل تبرید در چیلرهای جذبی، توجه به شرایط خلأ داخل سیستم اهمیت ویژه‌ای دارد. در این نوع چیلرها، فرآیند تبخیر مبرد در فشار بسیار پایین انجام می‌شود تا آب بتواند در دماهای پایین تبخیر شده و عمل سرمایش را انجام دهد. ایجاد و حفظ این خلأ، نقش اساسی در کارکرد صحیح اواپراتور و کل سیکل تبرید ایفا می‌کند.

همچنین باید توجه داشت که برخلاف چیلرهای تراکمی، در چیلر جذبی انرژی مکانیکی نقش اصلی را ندارد و منبع حرارتی جایگزین آن شده است. در نتیجه، تغییرات دمای منبع گرمایی یا نوسانات آن می‌تواند به‌طور مستقیم بر ظرفیت و بازده سیکل تبرید جذبی تأثیر بگذارد. درک این تفاوت بنیادی، به شناخت بهتر مزایا، محدودیت‌ها و شرایط بهره‌برداری چیلرهای جذبی کمک می‌کند.

اجزای تشکیل دهنده چیلر جذبی و نحوه عملکرد آن چطور است؟

چیلر جذبی از اجزای اصلی تشکیل شده است که هرکدام نقش مشخصی در انجام فرآیند تبرید دارند. عملکرد صحیح این سیستم به هماهنگی کامل بین اواپراتور، ابزوربر، ژنراتور و کندانسور وابسته است. در این چیلرها، به‌جای کمپرسور، فرآیندهای جذب، دفع و انتقال حرارت وظیفه به گردش درآوردن مبرد و تولید برودت را بر عهده دارند. آشنایی با اجزای اصلی چیلر جذبی، درک بهتری از نحوه عملکرد سیکل تبرید جذبی فراهم می‌کند.

اواپراتور چیلر جذبی

جاذب (ابزوربر) چیلر جذبی

ابزوربر محلی است که بخار مبرد خروجی از اواپراتور در آن جذب می‌شود. در چیلرهای جذبی لیتیوم بروماید، محلول غلیظ لیتیوم بروماید به‌عنوان ماده جاذب، بخار آب را جذب می‌کند. این فرآیند جذب با آزاد شدن گرما همراه است که باید توسط سیستم خنک‌کننده دفع شود تا راندمان سیستم حفظ گردد. با جذب بخار مبرد، محلول جاذب رقیق شده و آماده انتقال به ژنراتور می‌شود. عملکرد صحیح ابزوربر نقش مهمی در پایداری سیکل تبرید و جلوگیری از افت ظرفیت سرمایشی دارد.

ژنراتور چیلر جذبی

ژنراتور بخشی از چیلر جذبی است که در آن، محلول رقیق جاذب با دریافت انرژی حرارتی گرم می‌شود. این انرژی می‌تواند از بخار، آب داغ، روغن داغ یا شعله مستقیم گاز تأمین گردد. با افزایش دما، مبرد از محلول جاذب جدا شده و به‌صورت بخار از آن خارج می‌شود. در این فرآیند، محلول جاذب مجدداً غلیظ شده و برای جذب دوباره مبرد به سمت ابزوربر بازمی‌گردد. ژنراتور در واقع جایگزین کمپرسور در چیلرهای تراکمی است و نقش اصلی را در به گردش درآمدن سیکل تبرید جذبی ایفا می‌کند.

کندانسور چیلر جذبی

کندانسور بخشی است که بخار مبرد خروجی از ژنراتور در آن خنک شده و به مایع تبدیل می‌شود. در این قسمت، گرمای بخار مبرد به محیط یا آب خنک‌کننده منتقل شده و فرآیند تقطیر انجام می‌گیرد. مبرد مایع شده سپس به اواپراتور هدایت می‌شود تا مجدداً در سیکل تبرید شرکت کند. عملکرد مناسب کندانسور تأثیر مستقیمی بر فشار سیستم و راندمان کلی چیلر جذبی دارد و دفع مؤثر حرارت در این بخش، برای پایداری سیکل ضروری است.

کاربردهای چیلر جذبی چیست؟

چیلر جذبی بیشتر در پروژه‌هایی مورد استفاده قرار می‌گیرد که دسترسی به منبع حرارتی مانند بخار، آب داغ یا حرارت اتلافی وجود دارد و کاهش مصرف برق اهمیت بالایی دارد. این نوع چیلر در سیستم‌های تهویه مطبوع ساختمان‌های بزرگ مانند بیمارستان‌ها، هتل‌ها، مراکز تجاری، فرودگاه‌ها و مجتمع‌های اداری کاربرد دارد و همچنین در صنایع بزرگی مانند پالایشگاه‌ها، پتروشیمی‌ها و نیروگاه‌ها برای بازیافت حرارت و افزایش بهره‌وری انرژی مورد استفاده قرار می‌گیرد. در مناطقی با محدودیت ظرفیت شبکه برق یا هزینه بالای انرژی الکتریکی نیز چیلر جذبی گزینه‌ای مناسب برای تأمین سرمایش پایدار محسوب می‌شود.

لیتیوم بروماید در چیلر جذبی

لیتیوم بروماید در چیلر جذبی به‌عنوان ماده جاذب استفاده می‌شود و نقش اصلی آن جذب بخار آب تولیدشده در اواپراتور است. این ماده به دلیل خاصیت جذب رطوبت بسیار بالا، امکان ادامه یافتن سیکل تبرید در شرایط خلأ را فراهم می‌کند. در چیلرهای جذبی آب–لیتیوم بروماید، عملکرد صحیح سیستم به غلظت مناسب محلول، دمای کاری و کیفیت انتقال حرارت در ابزوربر و ژنراتور وابسته است و هرگونه اختلال در این موارد می‌تواند راندمان سرمایش را کاهش دهد.

مشکلات چیلر جذبی

چیلر جذبی در کنار مزایای خود با چالش‌هایی نیز همراه است که مهم‌ترین آن‌ها حساسیت بالا به شرایط بهره‌برداری و نگهداری است. خوردگی قطعات داخلی به دلیل استفاده از لیتیوم بروماید، نیاز به حفظ دقیق خلأ سیستم، خطر کریستالیزه شدن محلول جاذب در صورت افت دما یا افزایش غلظت، و وابستگی عملکرد دستگاه به کیفیت منبع حرارتی از جمله مشکلات رایج این نوع چیلر محسوب می‌شوند. همچنین راه‌اندازی، سرویس و تعمیرات چیلر جذبی نسبت به چیلرهای تراکمی پیچیده‌تر بوده و در صورت عدم نگهداری اصولی، راندمان و عمر مفید دستگاه به‌طور قابل توجهی کاهش می‌یابد.
